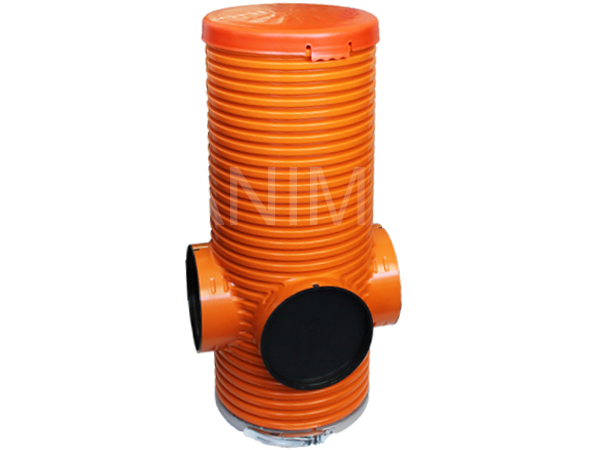

Drenážní šachta Opti-control 315 mm s hrdly 200 mm

Drenážní šachta Opti-control 315 mm s hrdly 200 mm,proplachovací, kontrolní a sběrná šachta pro

drenážování budov bez lapače písku.

• výška 80 cm
• materiál : PVC-U
• s plnitelným dvojitým dnem pro zajištění proti vztlaku
• s přípojnými hrdly 200 mm + 3ks záslepek
• včetně poklopu z PP
• barva oranžová

Princip a funkce
Drenážní trubky zachycují vzdutou vodu a odvádí ji do nejnižšího bodu drenáže. Prostřednictvím kontrolních šachet lze
celý drenážní systém zkontrolovat, a popř. propláchnout a vyčistit.

Odborná drenáž budov
• rovnoměrná a přímočará pokládka drenážního potrubí z nejvyššího bodu HP do nejnižšího bodu TP s
rovnoměrným spádem (minimálně 0,5 %)
• prokázaný/ověřený drenážní výkon (jímavost vody) drenážní trubky
• obvodová drenáž se musí dát kontrolovat a proplachovat, proto se zabudovávají kontrolní šachty
• kontrolní šachta alespoň v nejvyšším a nejnižším bodě, nejlépe na všech místech, kde se mění směr trubek

Výhody kontrolní drenážní šachty
• průměr šachty DN 300 garantuje volný přístup k drenážnímu potrubí
• slouží jako proplachovací, kontrolní a sběrná šachta
• má vysokou rázovou a tlakovou odolnost
• šachtové prodlužovací nástavce s nalisovanou spojkou umožňují variabilní hloubky zabudování až do max. 6 m

Tyčová drenážní trubka opti-drän
• umožňuje přesnou a přímočarou pokládku s rovnoměrným spádem
• má velkou plochu pro vtékání vody minimálně 80 cm²/m a ověřenou geometrii štěrbin = maximální
pojímání vody = vysoký výkon a bezpečnost, dokonce i při velkém přívalu vody
• jako kulatá celoperforovaná vsakovací trubka garantuje spolehlivé pojímání vody, také zespodu
• má ověřený a prokázaný drenážní výkon (průsak vody do trubky nastane již při vzestupu vody max. 20 cm nad dno trubky)
• umožňuje rychlou, přesnou a snadnou pokládku pouze 1 osobou
• snadná manipulace a převoz díky praktické délce trubky 2,50 m, s jednostranně nasazenou spojkou

Doporučené pokyny pro zabudování drenážního systému
1. proveďte dostatečně široký výkop pro potrubí. Dno výkopu nesmí zasahovat do zóny roznášení tlaku pod základovou spárou.

2. položte filtrační geotextilii na dno připraveného výkopu pro potrubí (upozornění: šířka pásu by měla
vystačit k obalení celého štěrkového obsypu)

3. nasypte minimálně 10 cm tlustou štěrkovou vrstvu (doporučeno: štěrk 8/16)

4. na štěrkové vrstvě vytvořte spád potrubí min. 0,5 %. Spodní hrana potrubí v nejvyšším místě by měla být min. 20 cm pod horní hranou podkladní desky (vodorovné hydroizolace)

5. položte trubku opti-drän a zabudujte šachty opti-control

6. zasypte drenážní trubku štěrkem ze všech stran min. 10 cm

7. zakryjte štěrkový obsyp filtrační geotextilií, překrytí na stycích min. 10 cm
